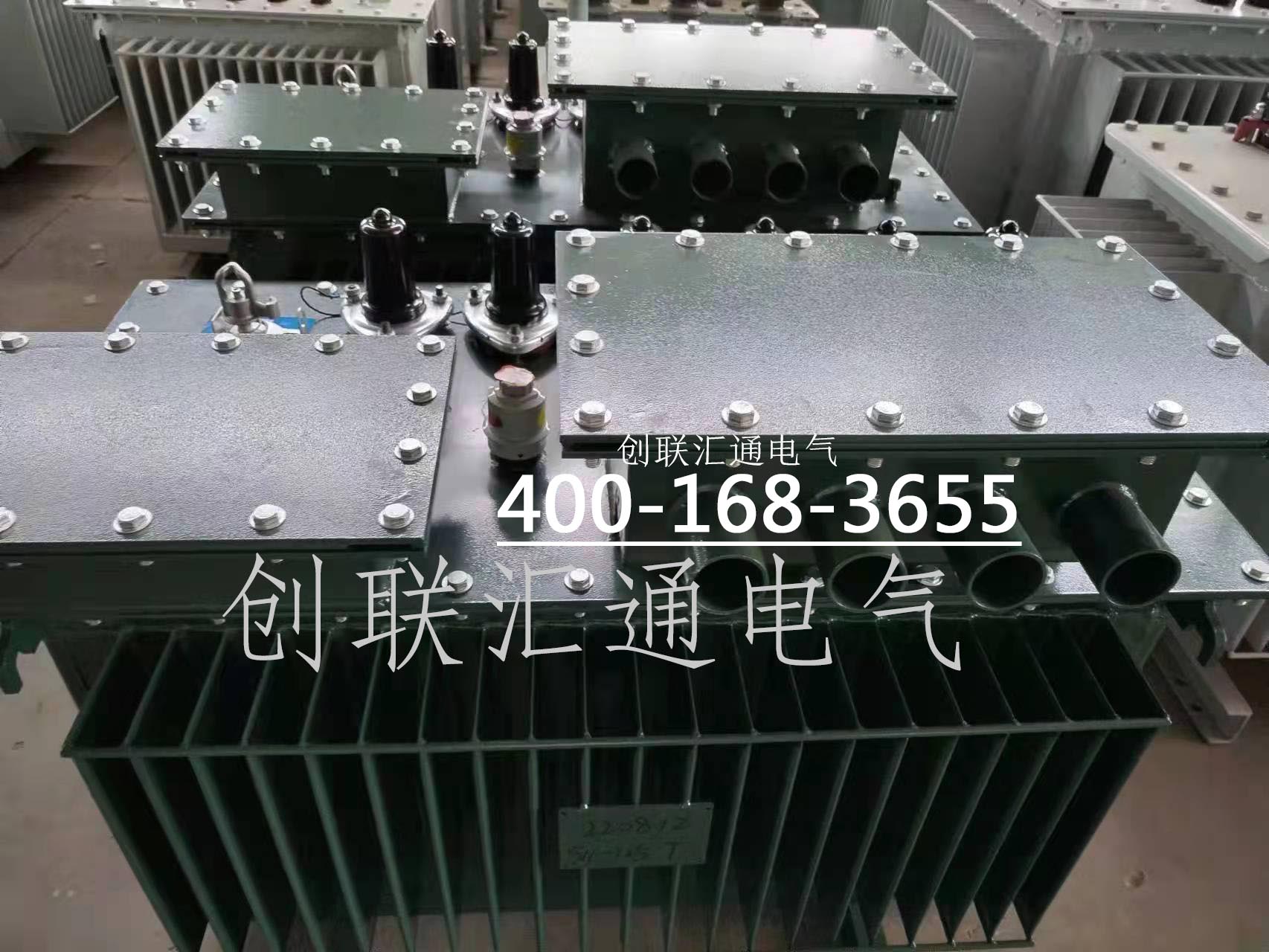

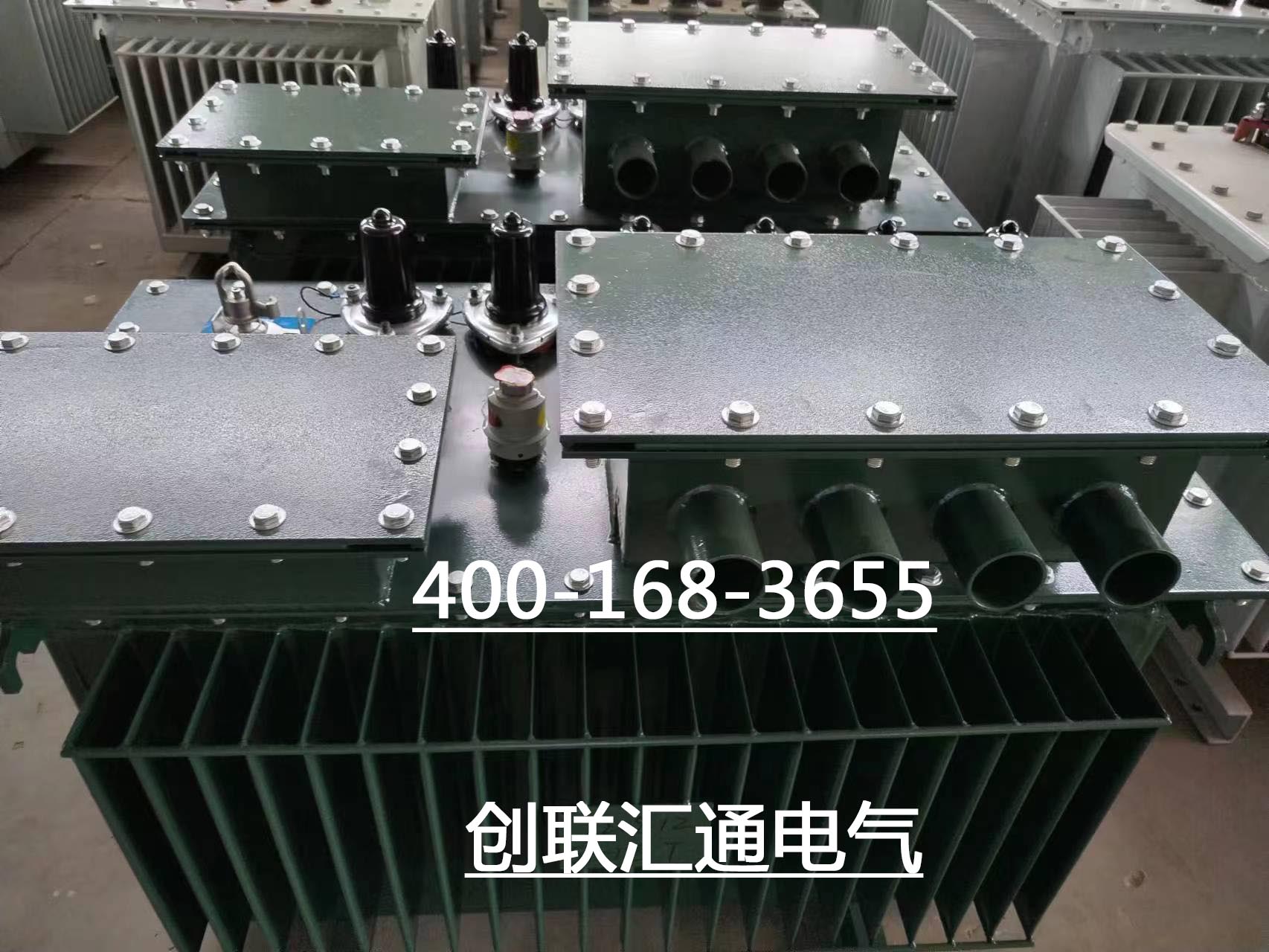

變壓器是電力系統運行中必不可少的電力設備之一。廣泛應用于各個領域，地埋式變壓器在城市和工業園區的建設中也發揮著重要的作用。其中，10kv級S15-MRD系列地埋式變壓器具有功率大、損耗小、體積小、可靠性高等優點，被廣泛應用于配電系統、供電系統、電氣系統等領域。

10kv級S15-MRD系列地埋式變壓器主要由鐵芯、繞組、油箱、調壓裝置、散熱器、油枕、氣體繼電器、絕緣套管等部分組成。


1.鐵芯
鐵芯是變壓器的磁路部分。運行時要產生磁滯損耗和渦流損耗而發熱。為降低發熱損耗和減小體積和重量，鐵芯采用小于0.35mm導磁系數高的冷軋晶粒取向硅鋼片構成。依照繞組在鐵芯中的布置方式，在10kv級S15-MRD系列地埋式變壓器中，為使鐵芯損耗發出的熱量能夠被絕緣油在循環時充分帶走，以達到良好的冷卻效果，常在鐵芯中設有冷卻油道。


2．繞組
繞組又稱線圈，是變壓器的導電回路，采用銅線或鋁線繞制成多層圓筒形。一、二次繞組同心套在鐵芯柱上，為了絕緣，一般低壓繞組在里高壓繞組在外。絕緣材料包在導線外邊，保證導線之間及導線對地的絕緣。


3．油箱
油箱是10kv級S15-MRD系列地埋式變壓器的外殼，其作用除裝油外，還用來安裝其他部件。


4．調壓裝置
調壓裝置是為保證變壓器二次電壓穩定而設置的。當電源電壓變動時，利用調壓裝置調節變壓器分接開關，保證二次側輸出電壓穩定。調壓裝置分為有載調壓裝置和無載調壓裝置兩種。


5．散熱器
散熱器裝在油箱壁上，上下部通過管道與油箱相通，變壓器上部油溫與下部油溫有溫差時，通過散熱器形成油的對流，經散熱器冷卻后流回油箱，起到降低變壓器油溫度的作用。為了提高冷卻效果，可以采用自冷、強迫風冷和強迫水冷等措施。


6．油枕
油枕也稱油柜。變壓器油因溫度變化會發生熱脹冷縮現象，油面也將隨溫度的變化而上升或下降。油枕的作用是給油的熱脹冷縮留有緩沖余地，保持油箱始終充滿油；同時，由于有了油枕，減小了油與空氣的接觸面積，可減緩油的氧化。


7．氣體繼電器
氣體繼電器又稱瓦斯繼電器，是變壓器內部故障的主保護裝置，它裝在油箱和油枕之間連接油管的中部。當變壓器內部發生嚴重故障時，氣體繼電器接通斷路器跳閘同路；當變壓器內部發生不嚴重故障時，氣體繼電器接通故障信號回路。


8．絕緣套管
高、低絕緣套管位于變壓器油箱頂蓋上，10kv級S15-MRD系列地埋式變壓器一般采用瓷質絕緣套管。絕緣套管的作用是使高、低壓繞組引線與油箱保持良好的絕緣，并對引線予以固定。

總之，10kv級S15-MRD系列地埋式變壓器具有功率大、損耗小、體積小、可靠性高等優點，廣泛應用于配電系統、供電系統、電氣系統等領域。我們也可以通過以上介紹看出，該產品采用了先進的技術和材料，每一部分都表現出了良好的性能，并能夠在惡劣的環境下保證長期穩定的運行。
