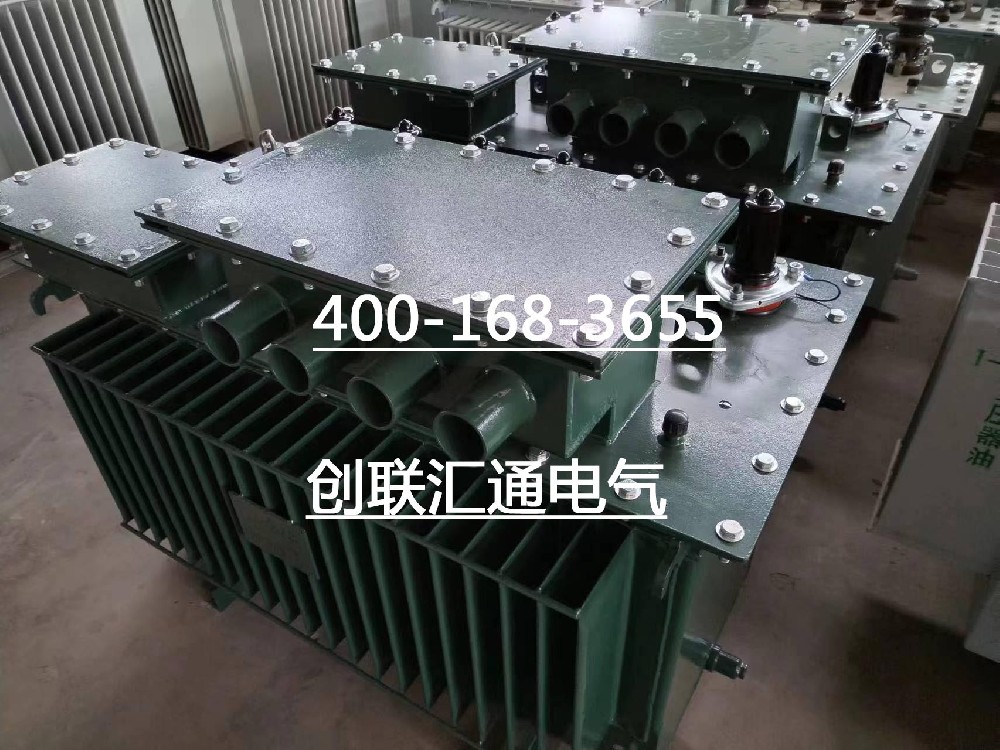

S13-MD系列組合型地埋式變壓器具有防護等級高（IP68）、保護范圍全、運行可靠、自動化程度高、免維護等優點。該款變壓器由地下式變壓器和高低壓電纜隔艙組成，采用全密封防水設計，可浸沒于水中運行，同時其金屬結構依照GB/T19285《埋地鋼制管道腐蝕工程檢驗》中的相關要求進行處理，保證產品在嚴苛使用環境中的正常使用要求。

產品優勢

S13-MD系列組合型地埋式變壓器，箱體主體采用不銹鋼板或鍍鋅鋼板制作，其余所有金屬構件均采用噴砂、熱噴鋅、噴塑處理。通過此防腐工藝可保證設備在潮濕、重?zé)熿F的環境中使用，耐腐蝕能力強；

檢修門密封采用特殊設計及工藝，既保證維護時的便捷又不降低產品整體防護等級（IP68）；

高、低壓電纜進出線孔均采用先進生產工藝和特殊防水密封材料，使設備運行更安全；

采用新型油浸式高壓負荷開關，與高壓熔斷器配合使用時可提供全范圍保護；

油浸式高壓負荷開關配備機械脫扣和電磁脫扣裝置，所配熔斷器具有撞擊機構，有效防止變壓器缺相運行的情況發生；

開關本體浸沒于絕緣液中，通過主軸與箱體外部操作機構相連，設計精巧、裝配簡單；

具備24路開入量和12路電流電壓模擬量采集、2路直流4~20mA數據采集，可測量U、I、P、Q、F、COSΨ、有功電度、無功電度等全電量；

具備6路繼電器輸出用于對具備遙控條件的開關進行遠方控制；

具備電量及非電量保護功能、故障錄波功能，可記錄最近發生的128次運行信息、操作信息及故障信息；

提供光電隔離RS485及以太網通訊接口，可選配無線接口通訊方式。

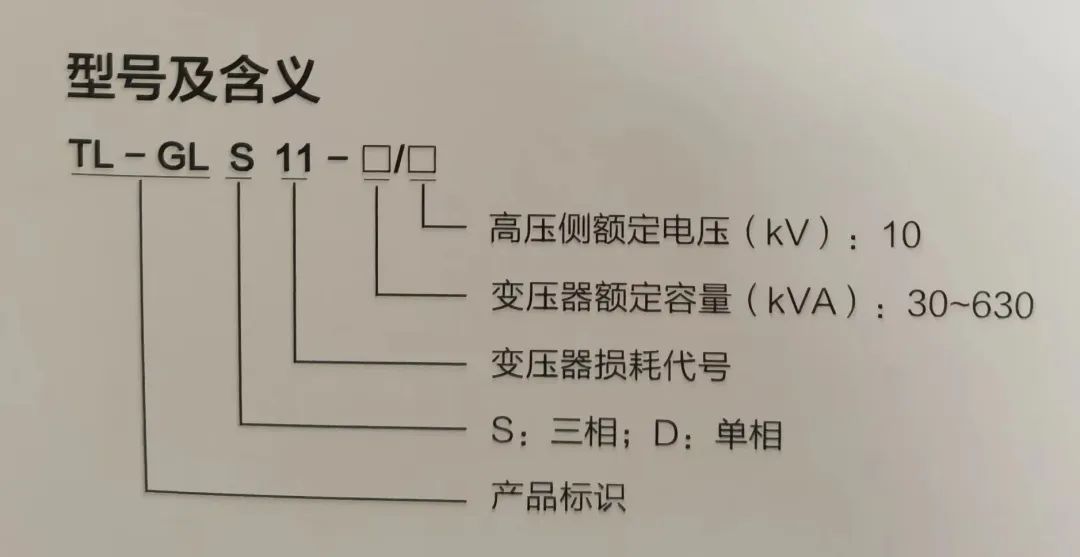

型號及含義，使用環境

S13-MD系列組合型地埋式變壓器使用環境

海拔高度：≤1000m

環境溫度：-25℃~+40℃（24h內測得的平均值不超過35℃）

相對濕度：日平均值不大于95%，月平均值不大于90%

安裝傾斜度<3°，無經常性劇烈震動沖擊場所

風速<35m/s

周圍空氣應無爆炸性、可燃性、腐蝕性氣體和粉塵。

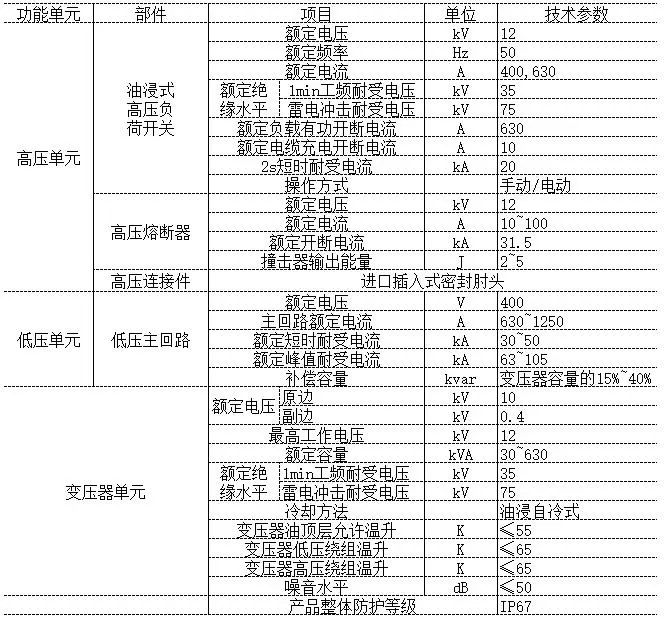

S13-MD系列組合型地埋式變壓器主要技術參數
