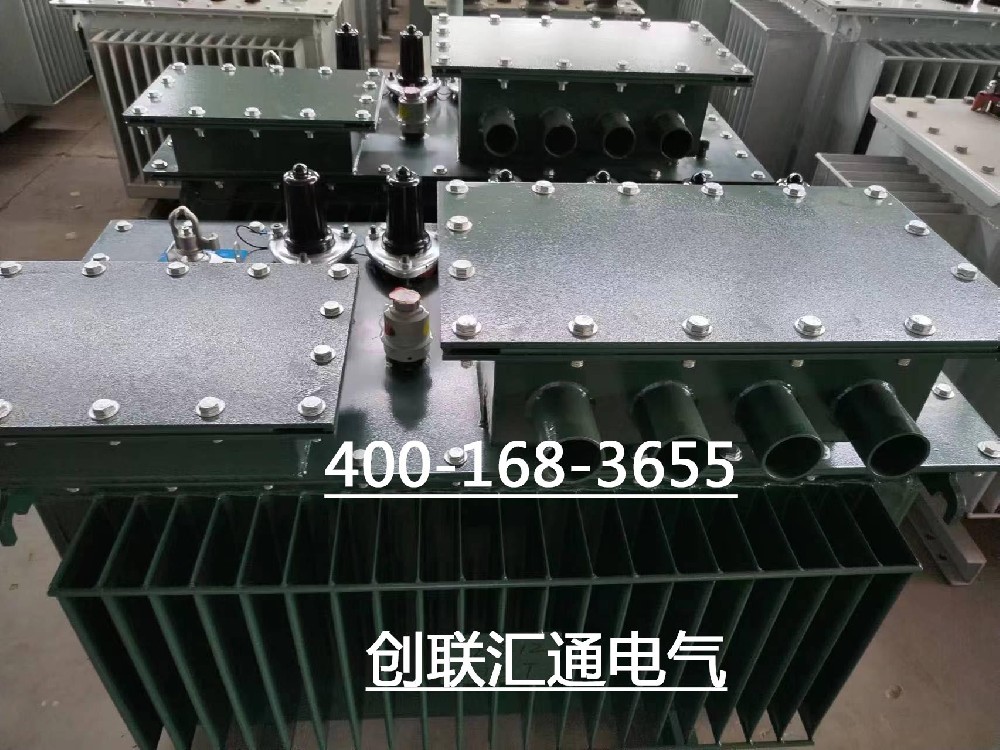

油浸式地埋式變壓器結構設計基于開發。本設計的主導思想是為滿足20kV及以下電力系統的生產電壓，作為石油、冶金、化工、紡織、輕工等行業的可靠性提高產品的性能，根據實際情況設計了新型產品，以及其他企業和粉塵場所的配電變壓器。重新調整一些損耗系數和結構，使損耗設計值更符合實際邊值，而油浸式地埋式變壓器是國家新科技產品，在新型優化設計中，合理確定了銅鐵比，使材料成本低，結構合理。

主要技術創新點
1. 可直接浸入水中或埋在地下隧道中，防護等級IP68

2.優質耐腐蝕不銹鋼箱體，安全可靠，免維護設計。

3.所有部件均安裝在箱體外殼上，便于檢查和維護。

4.高導磁硅鋼片或非晶合金芯，超低空載損耗。

5.專用高低壓套管及可拆卸電纜端子接頭

6.高壓側設有熔斷器保護，可選配負載開關等組件。

7占用地面空間，能保證供電設施與周圍環境的完美統一。

使用環境
1.海拔高度:≤1000m
2. 最高環境溫度:+40℃
3.最高日平均氣溫:+30℃
4. 最高年平均氣溫:+20℃
5.最低環境溫度:-25℃
6. 在室外坑，在隧道壁坑
7.坑內運行條件:滿足水浸在變壓器頂蓋以上1m以上的要求時間可達120天
注:環網型地理變壓器可根據用戶需要增設4位負荷開關
終端埋地變壓器可增設雙位置負載開關
